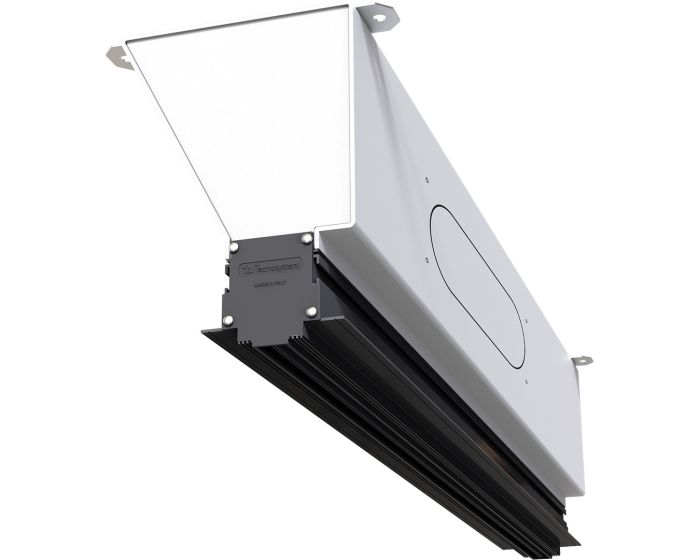

Ensemble plénum + diffuseur linéaire invisible

Optimise la diffusion de l’air tout en préservant l’esthétique de tes espaces avec l’ensemble plénum + diffuseur linéaire invisible InvisiLine. Conçu pour les installations VMC et de traitement d’air haut de gamme, ce système assure une diffusion performante, homogène et totalement invisible après pose et rebouchage.

Intégré directement dans les plafonds en placoplâtre, l’InvisiLine disparaît complètement une fois enduit, ne laissant apparaître qu’une fente linéaire discrète. Il combine fort débit d’air, effet Coanda maîtrisé et grande modularité, tout en répondant aux contraintes esthétiques des projets tertiaires, résidentiels et ERP.

Un diffuseur invisible, mais très performant

Grâce à son déflecteur à effet Coanda amovible, le diffuseur linéaire InvisiLine garantit une excellente portée de jet et une diffusion homogène de l’air, même à débit élevé. Le déflecteur peut être positionné en position médiane ou totalement ouvert pour s’adapter aux besoins du chantier.

Son rendement aéraulique élevé permet d’atteindre des débits importants par rapport à la taille réduite de l’ouverture, limitant ainsi l’impact visuel tout en conservant le confort thermique.

Modularité maximale et combinaisons possibles

Les ensembles InvisiLine sont entièrement combinables pour augmenter la longueur de diffusion et le débit total :

• 600 + 600 = 1 200 mm

• 600 + 800 = 1 400 mm

• 600 + 1 000 = 1 600 mm

• 800 + 1 000 = 1 800 mm, etc.

Un kit de combinaison dédié permet d’assembler facilement deux ou plusieurs diffuseurs, les débits de chaque élément s’additionnant.

Piquages multiples et adaptabilité réseau

Le plénum intègre des piquages modulables (1 à 2 par face), facilitant le raccordement aux réseaux de gaines. Des accessoires comme le piquage oblong polypropylène équivalent Ø 200 permettent une adaptation rapide aux configurations aérauliques existantes.

Mise en œuvre simple et intégration parfaite

La pose est pensée pour les chantiers neufs ou en rénovation :

• Fixation du plénum au plafond à l’aide des pattes prévues

• Découpe de l’ouverture dans le placoplâtre

• Raccordement au réseau VMC ou gainable

• Rebouchage et enduisage pour un rendu parfaitement lisse et invisible

Le diffuseur est compatible avec une intégration standard en plafond BA13, avec une faible épaisseur d’isolant intégrée (3 mm).

Applications

Cet ensemble plénum + diffuseur linéaire invisible est parfaitement adapté aux installations :

• VMC simple ou double flux

• Climatisation gainable

• Chauffage gainable

• Traitement d’air

En tertiaire, ERP, logements collectifs et résidentiel haut de gamme, partout où la performance doit se conjuguer avec la discrétion.

Caractéristiques techniques

• Longueurs disponibles : 600, 800 et 1 000 mm

• Couleurs : blanc ou noir

• Débits indicatifs par ensemble :

  • 600 mm : 90 à 150 m³/h

  • 800 mm : 120 à 200 m³/h

  • 1 000 mm : 150 à 250 m³/h (avec déflecteur)

• Déflecteur Coanda amovible

• Piquages multiples et modulables

• Isolation intégrée : 3 mm

• Poids : de 2,8 à 4,4 kg selon longueur

Points forts

• Rendu 100 % invisible après rebouchage

• Excellent compromis débit / discrétion

• Diffusion d’air homogène et confortable

• Modularité totale par combinaison d’ensembles

• Installation rapide et propre sur chantier
